Пневматический гайковерт TorkUP — Raptor 3000, 4067 Nm

DOWNLOAD
TorkUP — Серия Raptor Пневматические моментные ключи
TorcUP представляет серию промышленных пневматических моментных ключей — Raptor. Эта новая линия обеспечивает непрерывную статическую затяжку и повторяемость момента с точностью ±5%.
Инновационные особенности:
Высокая скорость работы.
В отличие от предыдущих пневматические ключей, эта серия обладает самыми высокими скоростями работы.
Надежность и долговечность.
Обеспечивается запатентованной технологией планетарных передач, которая не перегревается, и значительно повышает эффективность работы и долговечность ключа.
Корпус ключа.
Цельный, без сварки. Гарантирует прочность и надежность.
Двигатель.
Специально разработанный пневмодвигатель, имеет повышенный КПД, в сравнении с аналогами. Обеспечивает постоянную скорость вращения.

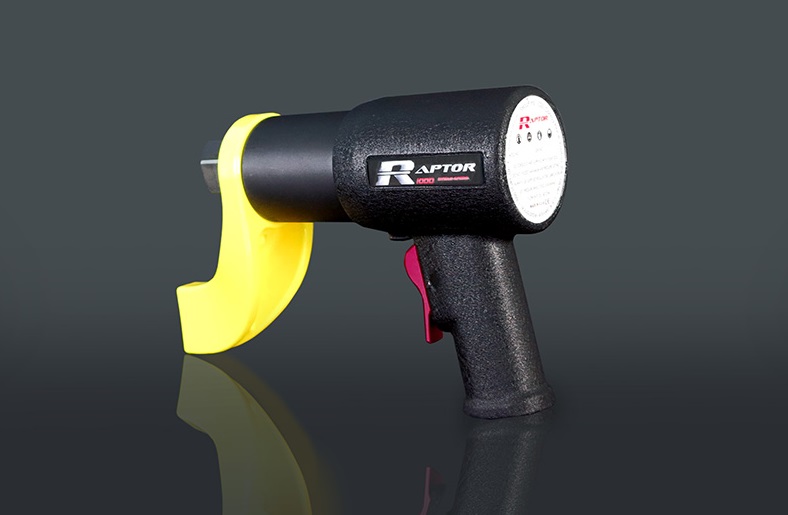

Пистолетная рукоятка.
Делает управление максимально удобным.

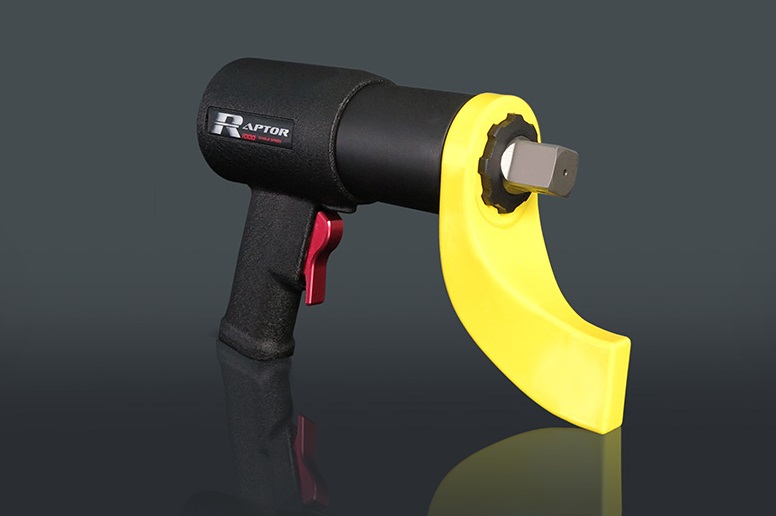

Конструкция упоров.
На каждую модель ключа, разработаны несколько типоразмеров сменных упоров. Упоры цельные, без применения сварки. Наиболее прочные в своем классе.
Реверс.
Кнопка на пистолетной рукоятке обеспечивает легкость управления направлением вращения.
| MODEL # |
RAPTOR 500 |
RAPTOR 1000 |
RAPTOR 2000 |
RAPTOR 3000 |
RAPTOR 6000 |
| Square Drive |
3/4" |
1" |
1" |
1" |
1 1/2" |
| Min. Torque (Ft/Lbs) |
78 |
148 |
231 |
484 |
714 |
| Max. Torque (Ft/Lbs) |
530 |
1030 |
2015 |
3070 |
5990 |
| Min. Torque (Nm) |
106 |
201 |
313 |
656 |
968 |
| Max. Torque (Nm) |
719 |
1396 |
2732 |
4162 |
8121 |
| Output Accuracy @ Set Torque |
+/- 5% |
+/- 5% |
+/- 5% |
+/- 5% |
+/- 5% |
| Repeatability |
100% |
100% |
100% |
100% |
100% |
| Duty Cycle |
100% |
100% |
100% |
100% |
100% |
| Weight w/o Arm |
9lbs/4.1kg |
12lbs/5.4kg |
16lbs/7.3kg |
20lbs/9.1kg |
36lbs/16.3kg |
| RPM @ 10 psi |
16.5 |
7 |
3.5 |
1.75 |
1.25 |
| Tool Max psi |
80 psi |
70 psi |
90 psi |
65 psi |
90 psi |
| RPM @ Max psi |
44 |
15 |
9 |
4 |
3 |
| Requirements |

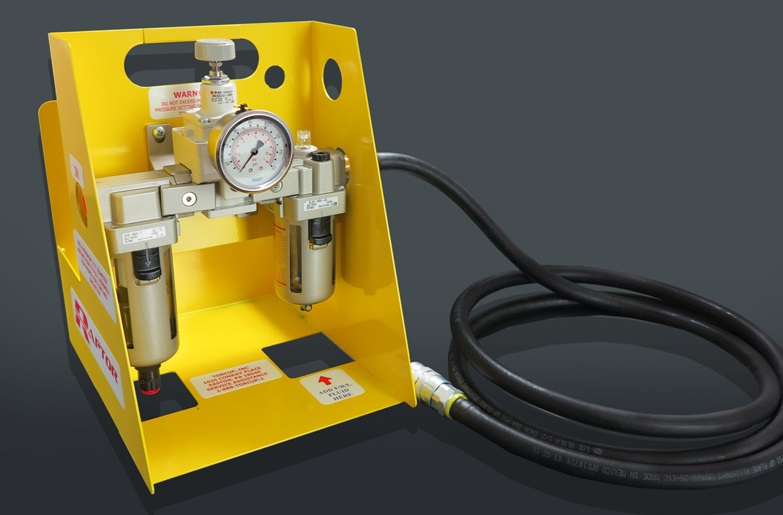

Air pressure 10-90 psi / Flow 45-55 CFM |
| MODEL # |
RAPTOR 500 |
RAPTOR 1000 |
RAPTOR 2000 |
RAPTOR 3000 |
RAPTOR 6000 |
| Height |
7.89" /
200.4mm |
7.89" /
200.4mm |
7.89" /
200.4mm |
8.06" /
204.7mm |
8.69" /
220.7mm |
| Square Drive |
0.75" /
19.05mm |
1.00" /
25.4mm |
1.00" /
25.4mm |
1.00" /
25.4mm |
1.50" /
38.1mm |
| Length |
6.80" /
172.7mm |
8.87" /
225.3mm |
9.40" /
238.8mm |
10.62" /
269.7mm |
12.32" /
312.9mm |
| Diameter |
2.56" /
65mm |
2.85" /
72.4mm |
3.09" /
78.5mm |
3.75" /
95.3mm |
5.00" /
127.0mm
|
|
