Ritmo PRISMA JIG машина для сварки враструб
PRISMA JIG - легкая и компактная сварочная машина для сварки враструб труб из ПЭ, ПП, ПВДФ и ПБ диаметром 63 - 125 мм (стандартные стальные вкладыши от д.63-125мм, по запросу от 20-63 мм) Машина представляет собой металическую раму для фиксации и позиционирования трубы и фитинга. Размеры и вес рамы позволяют работать в стесненных условиях.

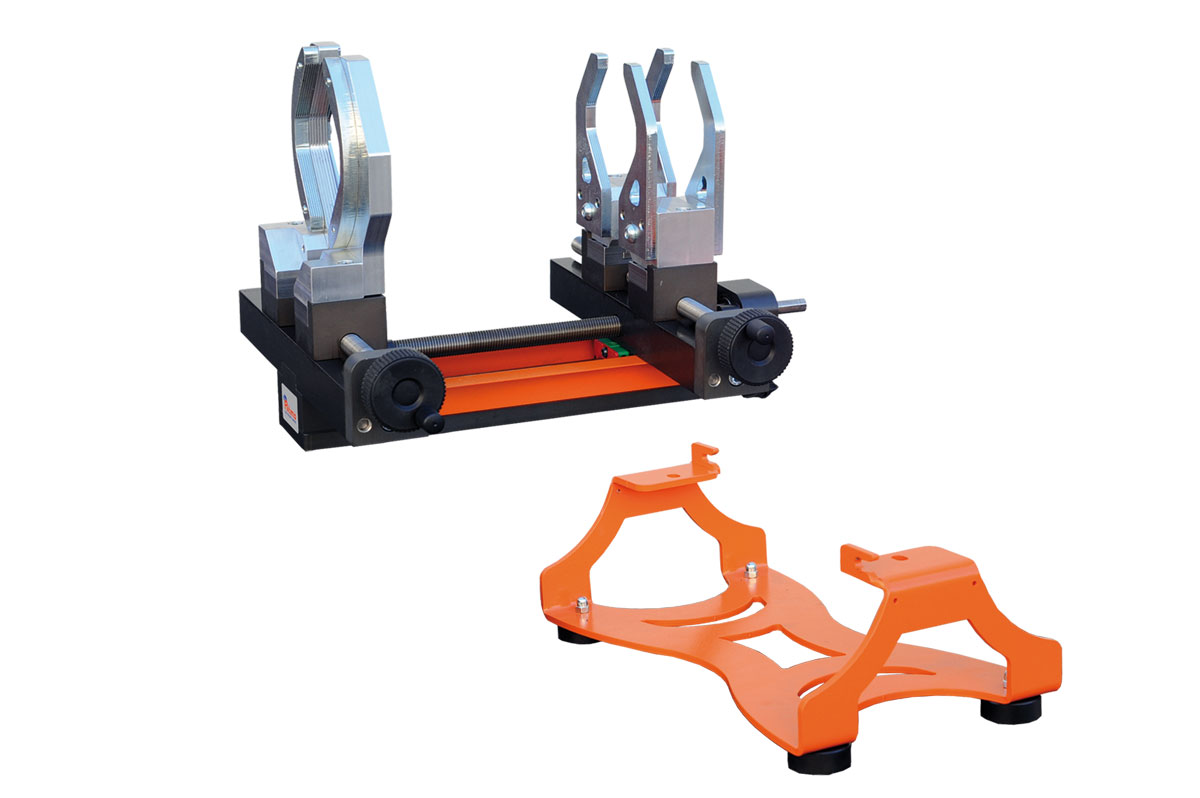

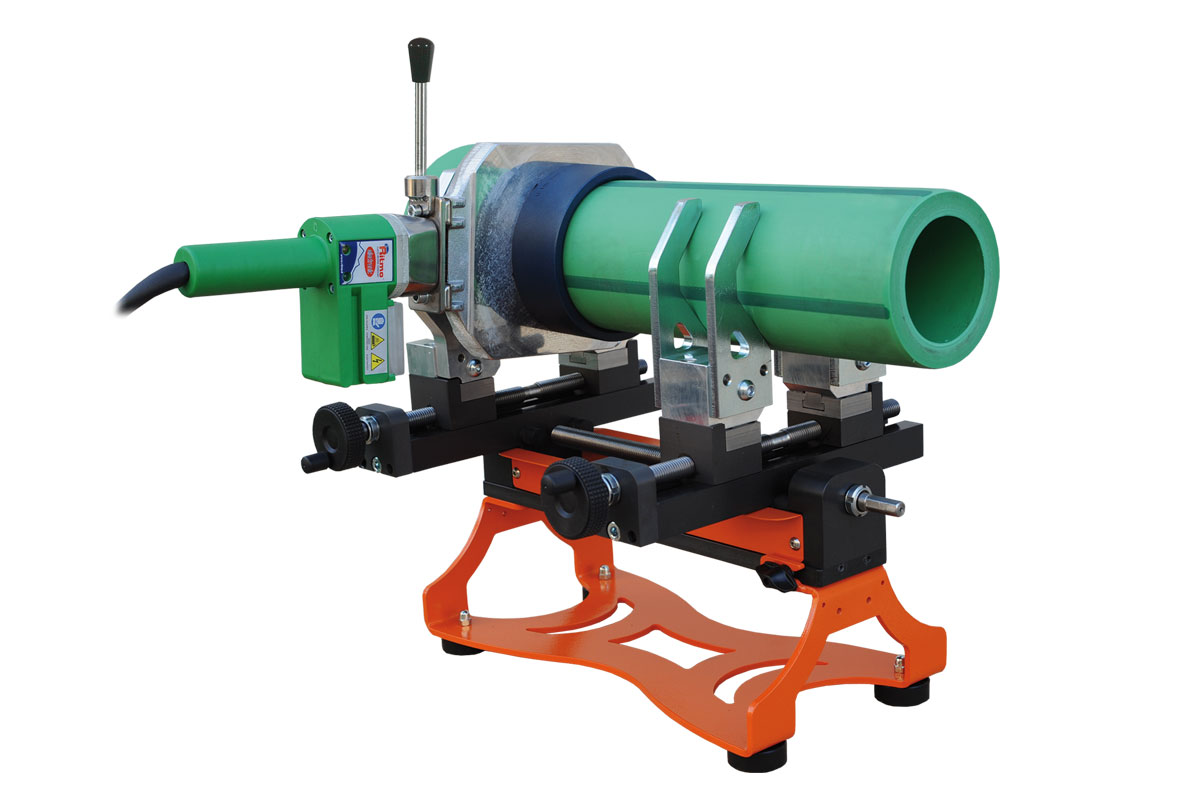

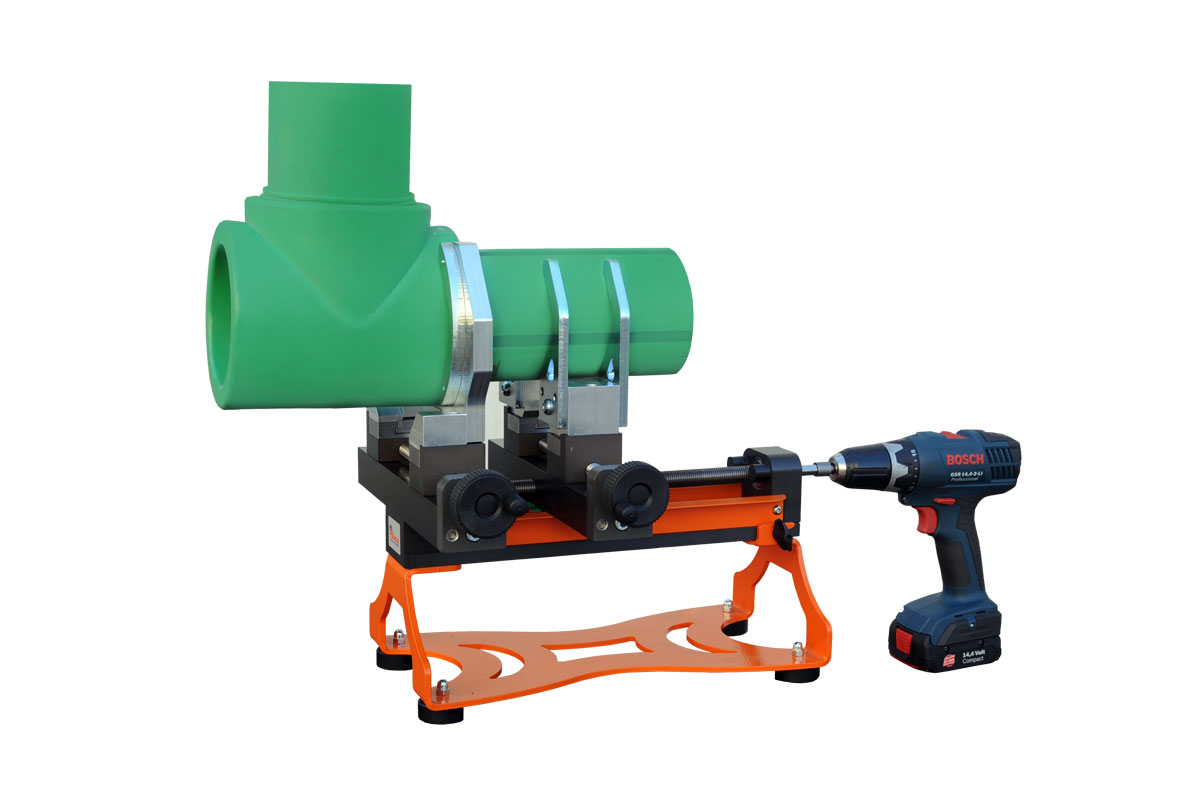

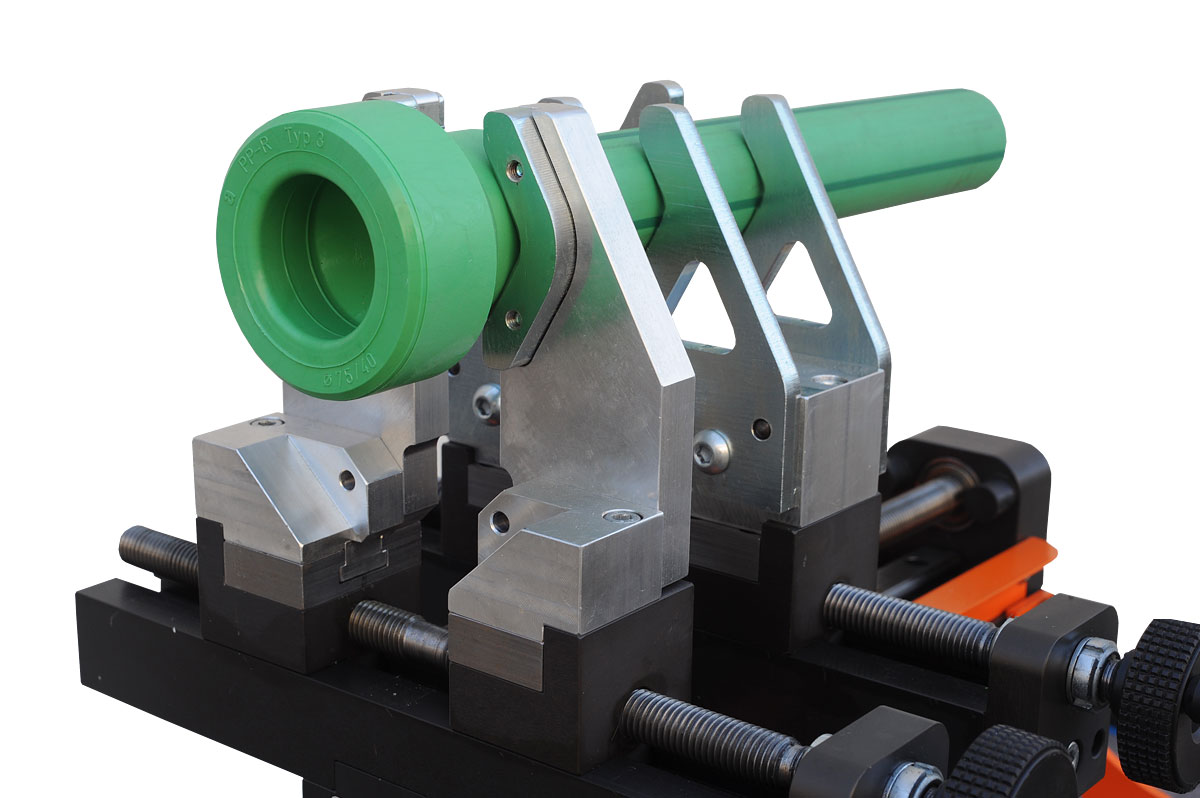

На машине установлены две каретки, одна из которых неподвижная, а другая перемещается по раме при помощи центрального винта, для обеспечения оптимального захвата между зажимом и трубой/фитингом имеются закрывающие маховики. На машине также имеюся автоцентрирующие зажимы: специальный зажим для фитинга и пара зажимов для поддержания трубы в нужном положении. Операции по открытию закрытию кареток выполняются вращением маховиком. На каждую из кареток можно установить как зажим для трубы, так и зажим для фитинга, входящие в стандартную комплектацию, что делает машину удобной и универсальной. Процесс сварки осуществляется ручным сварочным аппаратом Ritmo R 125 Q с устройстовм контроля температуры TFE. Основной отличительной чертой данного устройства является его безопасность: когда нагревательный элемент достигает рабочей температуры, появляется автоматически звуковой сигнал, а в случае отклонения от нормы автоматически выключает нагревательный элемент. Благодаря комбинированной системе контроля , устройство TFE достаточно быстро реагирует на температурные изменения окружающей среды, а также обеспечивает стабильность, точность сварки и надежность. Поддерживающая ручка может помещаться на нагревательны элемент для упрощения процесса сварки.
R 125 Q имеется в версии 110В и 230 В
Сварочная машина поставляется в двух версиях в зависимости от типа насадок: тип A и тип B.

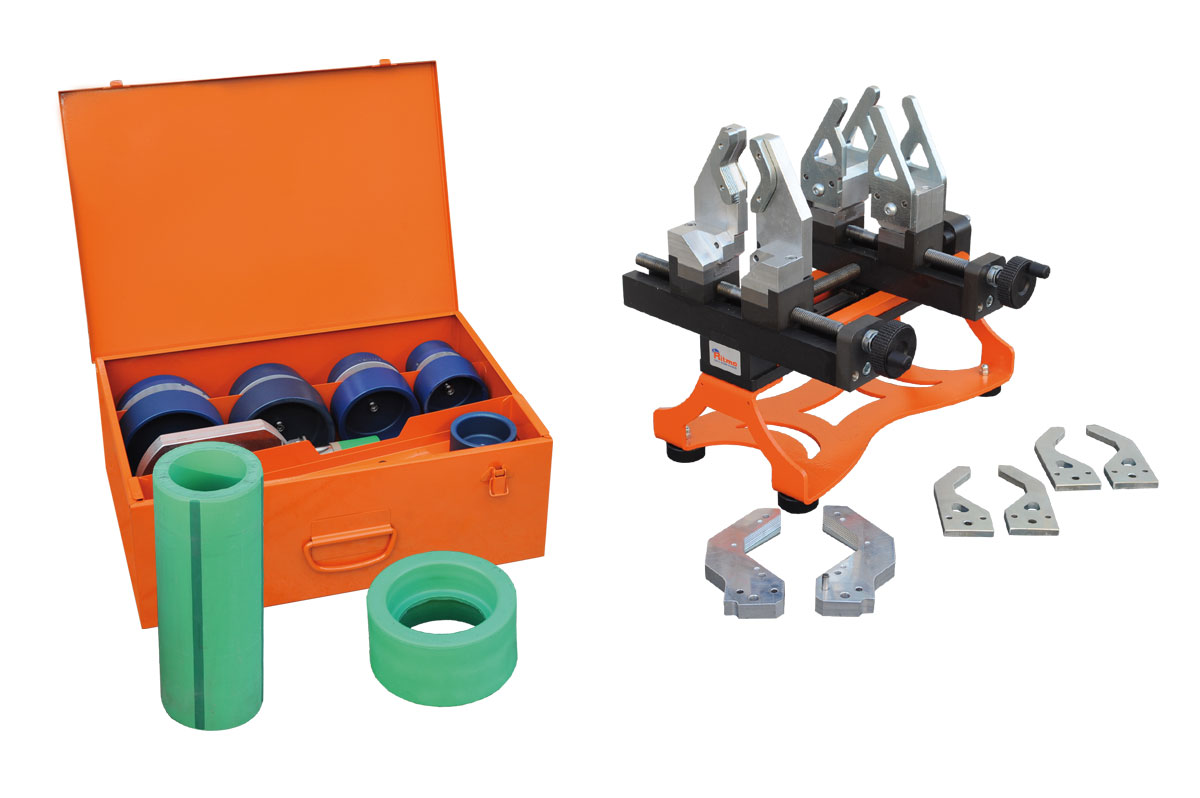

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:
- Центратор на раме c зажимами
- Сварочный аппарат Ritmo R 125 Q TF
- Держатель для сварочного аппарата
- Насадки 63-75-90-110-125 мм
- Транспортировочный ящик для сварочного аппарата R 125 и насадок
- Транспортировочный ящик для центратора
- Набор инструмента
Технические характеристики:
|
Макс диметр труб |
Ø 63 ÷ 125 мм (2" ÷ 4") по запросу 20 ÷ 63 мм |
|
Питание |
110Вили 230 Водна фаза 50/60 Гц |
|
Общая потребляемая мощность |
1400 Вт |
|
Рабочая температура |
260° ± 10° C на насадках |
|
Диапазон температуры окружающей среды |
-5° ÷ 40° C |
|
Материалы |
ПЭ, ПП, АПП, ПБ, ПВДФ |
|
Размеры центратора |
400 x 337x 267 мм |
|
Размеры центратора и рамы |
400 x 337x 382 мм |
|
Сварочный аппарат |
175 x 50 x 395 мм |
|
Транспортный ящик дляPrisma JIG |
405 x 310 x 485 мм |
|
Транспортный ящик для сварочного аппарата |
490 x 310 x 485 мм |
|
Вес центратора |
9,55 кг |
|
Вес рамы |
2,55 кг |
|
Вес сварочного аппарата |
3,16 кг |
ПО ЗАПРОСУ (ПРИНАДЛЕЖНОСТИ)
- стальные зажимы Ø 20÷ 63 мм
