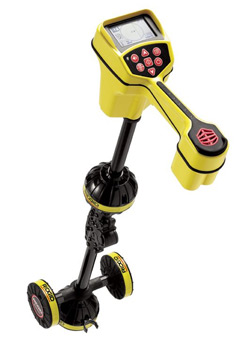

В трассоискателе SR-20 реализован уникальный метод кругового наведения на протяжённый объект, расположенный под землёй. Данная технология позволяет отображать на экране прибора не простые стрелки–указатели, а наглядную схему расположения коммуникаций относительно оси прибора. Такая технология называется «система картографического отображения». Благодаря этому больше не нужно ходить зигзагами по исследуемой территории, теперь оператору необходимо выбрать тип нужной коммуникации, а прибор сам её найдёт, изобразив на дисплее, независимо от ориентации пользователя относительно подземной трассы.
Измерение глубины залегания, бесконтактное определение значения наведённого тока и силы электромагнитного поля, идущего от коммуникации, усиление и ослабление силы принимаемого сигнала проводятся автоматически и отображаются на дисплее в режиме реального времени, избавляя пользователя от лишних манипуляций с прибором. Такой наглядный подход к поиску коммуникаций позволяет работать даже неопытному пользователю без предварительного обучения.
Профессиональная модель трассоискателя SR-20, обладает возможностью поиска в пассивном режиме всех основных металлических коммуникаций, по которым уже проходит электромагнитный сигнал: силовой кабель, трубопровод с катодной защитой, телефонный кабель.
Для поиска трубопроводов в активном режиме используют генератор, поставляемый по дополнительному заказу, который позволяет пользователю удаляться от места подключения на дистанции до 2-х км, а самого компактного 5-ти ватного генератора хватит для трасс небольшой протяжённости.
Возможно совместное использование с системами видеодиагностики трубопроводов SeeSnake и специальными сигнальными датчиками, для поиска неметаллических коммуникаций.
Трассоискатель SR-20 используется для следующих задач: Для обнаружения коммуникаций с помощью линейного передатчика (режим активного обнаружения). Для поиска коммуникаций под напряжением, только с помощью трассоискателя (пассивный режим обнаружения). Для поиска видеокамеры системы телеинспекции, если она оборудована передатчиком.
На графическом дисплее автоматически отображается глубина в реальном времени, даже в пассивном режиме. Вся требуемая пользователю информация выводится на один экран. Режим поиска нескольких коммуникаций №Omniseek": в одном режиме (пассивном) происходит поиск ВСЕХ сигналов с частотой до 35 кГц. Стандартные частоты: для зонда системы телеинспекции: 16 Гц, 512 Гц, 640 Гц, 16 кГц, 33 кГц, для активного обнаружения: 128 Гц, 1 кГц, 8 кГц и 33 кГц, для пассивного режима обнаружения линий электропередач перем. тока: 50/60 Гц, телефонных кабелей, радио 4-15 кГц и 15-36 кГц. Пользователь может запрограммировать любую требуемую частоту до 35 кГц.
Глубина магистрали, отображается постоянно. Целевая линия показывает местоположение и направление коммуникации. Сигнал приближения: максимален на минимальном расстоянии от цели. Направляющие стрелки Влево/Вправо, указывают оператору направление движения к коммуникации.
